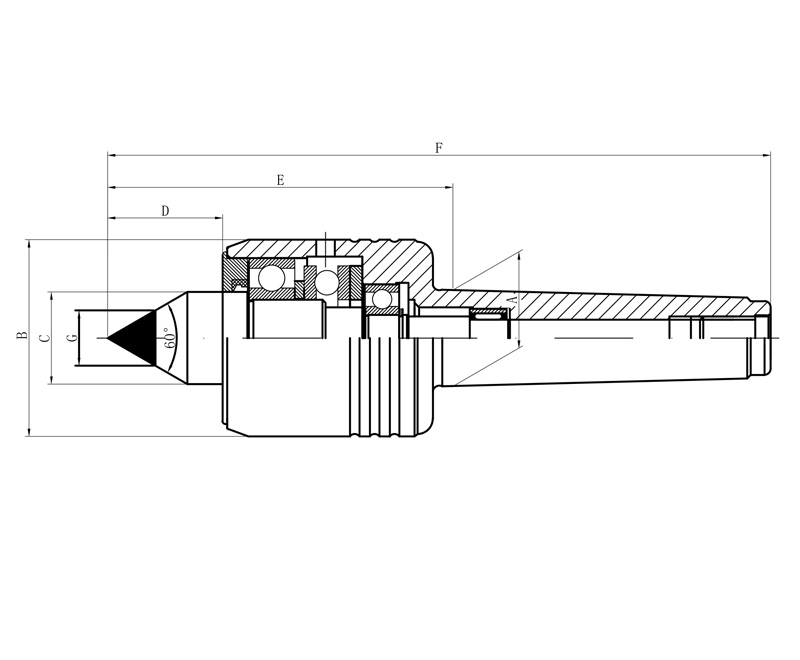

型号 | A (φ:mm) | B (φ:mm) |
C (φ:mm) |
D (mm) |
E (mm) |
F (mm) |
G (φ:mm) |
径向载荷 (kg) |
最高转速 (rpm) |
精度 (mm) |
---|---|---|---|---|---|---|---|---|---|---|
MT2 | 17.780 | 47 | 24 | 31 | 92 | 157 | 12 | 200 | 3500 | 0.005 |
MT3 | 23.825 | 54 | 26 | 34 | 99 | 180 | 15 | 400 | 3000 | 0.005 |
MT4 | 31.267 | 64 | 30 | 38 | 112.5 | 216 | 18 | 800 | 2500 | 0.005 |
MT5 | 44.399 | 78 | 40 | 53 | 138 | 268 | 24 | 1200 | 2000 | 0.008 |
MT6 | 63.348 | 125 | 74 | 74.5 | 193 | 375 | 30 | 2500 | 1200 | 0.01 |
