产品展示-卡盘系列

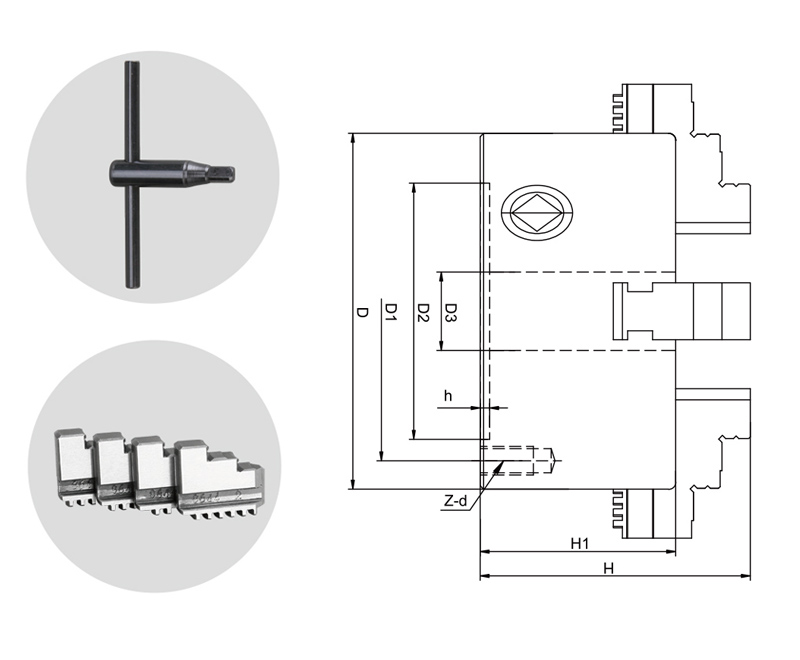

DJ-15006|K12-四爪自定心卡盘

DJ-15006 K12-四爪自定心卡盘

DJ-15006

产品信息

型号 D
(mm)
D1
(mm)
D2
(mm)
D3
(mm)
H
(mm)
H1
(mm)
h
(mm)
z-d
(mm)
K12-80 80 66 55 16 66 50 3.5 4-M6
K12-100 100 84 72 22 73 55 3.5 3-M8
K12-125 125 108 95 30 84 58 4 3-M8
K12-130 130 115 100 30 86 60 3.5 3-M8
K12-160 160 142 130 40 95 65 5 3-M8
K12-160A 160 142 130 40 109 65 5 3-M8
K12-165 165 145 130 40 96.5 66.5 4.5 3-M8
K12-190 190 172 155 55 105 75 5 3-M10
K12-200 200 180 165 65 109 75 5 3-M10
K12-200C 200 180 165 65 122 75 5 3-M10
K12-200A 200 180 165 65 122 75 5 3-M10
K12-240 240 215 195 70 120 80 5 3-M12
K12-250 250 226 206 80 120 80 5 3-M12
K12-250C 250 226 206 80 130 80 5 3-M12
K12-250A 250 226 206 80 136 80 5 3-M12
K12-325 325 296 272 100 153.5   12 3-M16
K12-325C 325 296 272 100 154.5 96 12 3-M16
K12-325A 325 296 272 100 169.5 96 12 3-M16
K12-380 380 350 325 135 155.5 98 6 3-M16
K12-380C 380 350 325 135 156.5 98 6 3-M16
K12-380A 380 350 325 135 171.5 98 6 3-M16
K12-500A 500 465 440 210 202 98 6 3-M16
