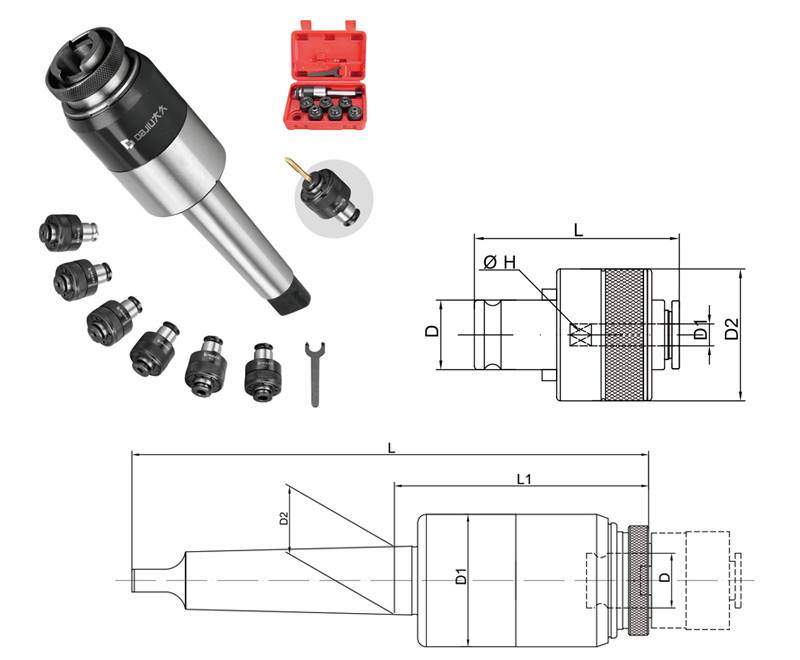

Size | D (φ:mm) |
D1 (φ:mm) |
D2 (φ:mm) |
L (φ:mm) |
H (φ:mm) |
---|---|---|---|---|---|
M3 | 19 | 3.15 | 36 | 54 | 2.5 |
M4 | 4 | 3.15 | |||
M5 | 5 | 4 | |||
M6 | 6.3 | 5 | |||
M8 | 6.3 | 5 | |||
M10 | 8 | 6.3 | |||
M12 | 9 | 7.1 | |||
M12 | 30 | 9 | 56 | 80 | 7.1 |
M14 | 11.2 | 9 | |||
M16 | 12.5 | 10 | |||
M18 | 14 | 11.2 | |||
M20 | 14 | 11.2 | |||
M22 | 16 | 12.5 | |||
M24 | 18 | 14 | |||
M24 | 45 | 18 | 83 | 117 | 14 |
M27 | 20 | 16 | |||
M30 | 20 | 16 | |||
M33 | 22 | 18 | |||
M36 | 25 | 20 | |||
M39 | 28 | 22.4 | |||
M42 | 28 | 22.4 |
型号 | MS NO: | D (φmm) | D1 (φmm) | D2 (φmm) | L (φmm) | L1 (φmm) | 配套丝锥夹头 |
---|---|---|---|---|---|---|---|
J4812L/MT3 | MT3 | 23.825 | 45 | 23.825 | 194 | 100 | M3-M12 |
J4824L/MT3 | 63 | 224 | 130 | M12-M24 | |||
J4812L/MT4 | MT4 | 31.267 | 45 | 31.267 | 233 | 116 | M3-M12 |
J4824L/MT4 | 63 | 248 | 130 | M12-M24 | |||
J4824L/MT5 | MT5 | 44.399 | 63 | 44.399 | 295 | 165 | M12-M24 |
J4842L/MT5 | 92 | 325 | 195 | M24-M42 |
